实验室采用分子动力学模拟，研究了材料在动态和静态加载条件下的响应行为，主要包括金属玻璃静水压变形行为、金属玻璃冲击响应行为、爆炸焊接界面形成机理以及纳米颗粒冲击压实行为等。相关研究成果发表在Physical Review B、Journal of Physics: Condensed Matter和Journal of Applied Physics等期刊上。其中，Science期刊编辑Brent Grocholski对实验室发表在Physical Review B和Journal of Physics: Condensed Matter期刊的两篇文章发表了相关评论：Packing away fractal structure. 362(6414): 555-556. (doi: 10.1126/science.362.6414.555-g)。

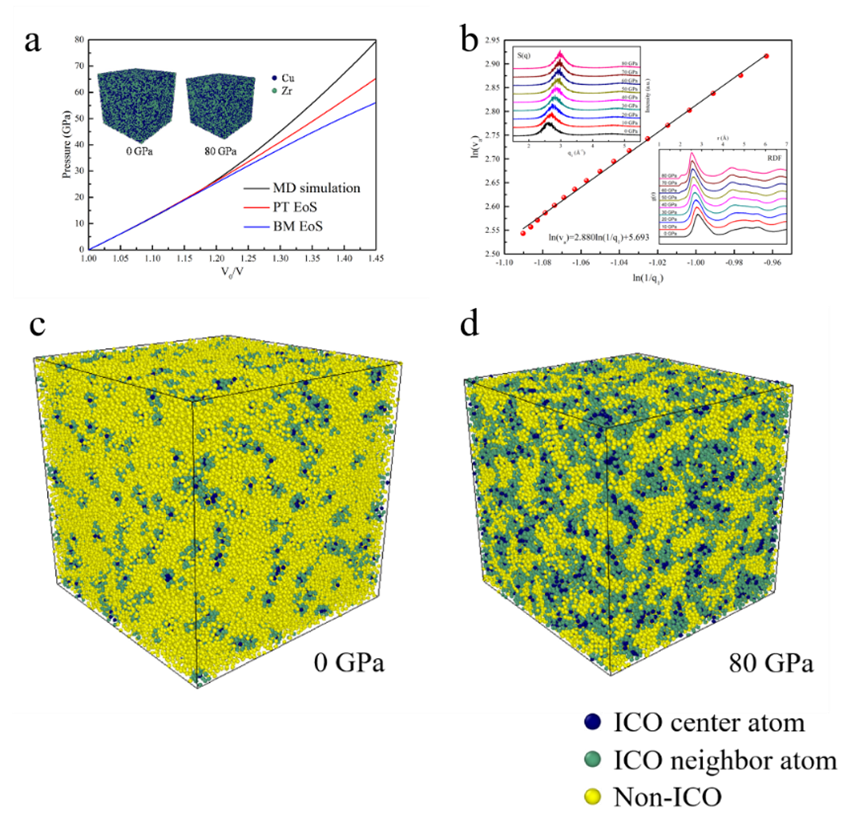

图1.  金属玻璃静水压变形行为 压力与体积状态方程(a)；原子体积va与S(q)第一峰位q1的线性拟合关系(b) 以及金属玻璃在0 GPa(c)和80 GPa(d)压力下二十面体团簇原子形貌

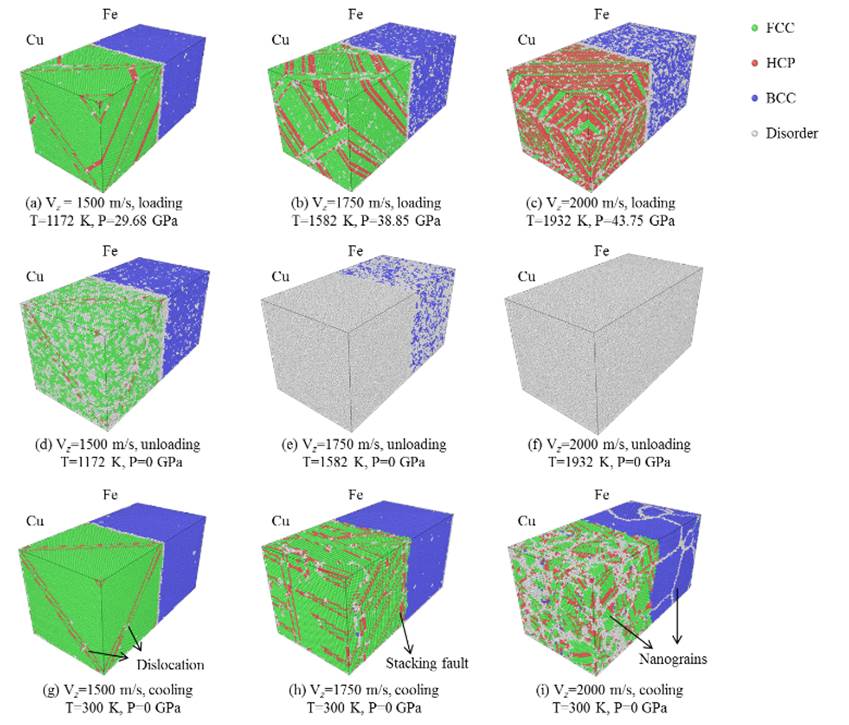

图2.  爆炸焊接界面形成机理 （爆炸焊接复合界面在载荷阶段、卸载阶段和冷却阶段的原子结构形貌）

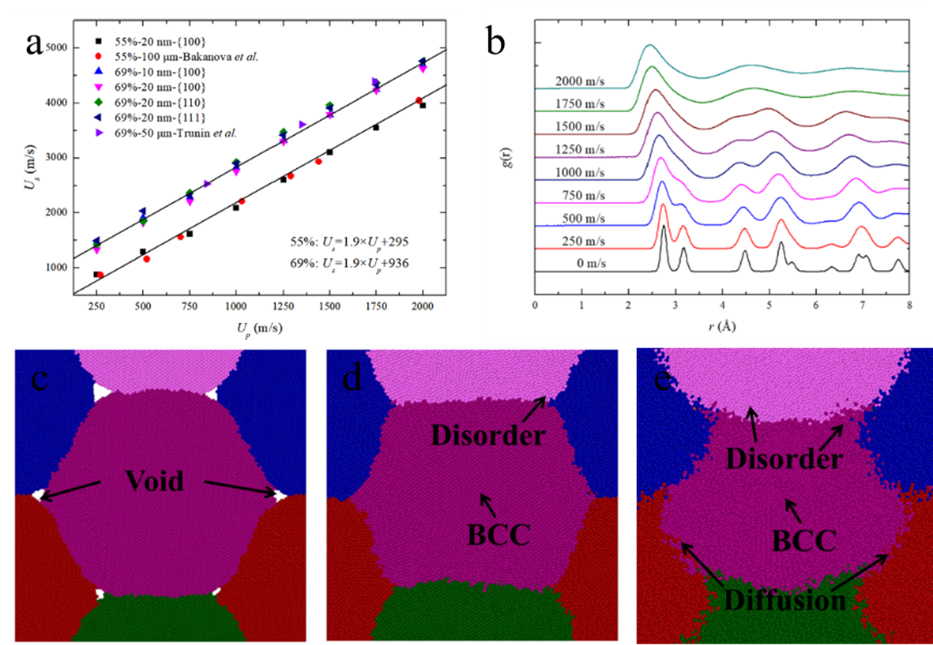

图3.  纳米钨颗粒冲击压实行为 冲击雨贡纽状态方程(a)；径向分布函数(b)以及颗粒分别在Up=500 m/s(c)、Up=1000 m/s(d)和Up=2000 m/s(e)冲击条件下的形貌
